     网络线路铺设

        要达到公司内资源得以共享,首先要做的便是铺设一套完善的线路。

    1 线路选择

        机房的布线涉及到两个方面:一是机房内部子系统的线路连接;二是与垂直干线子系统或者建筑群子系统的线路连接。我们分别来说。

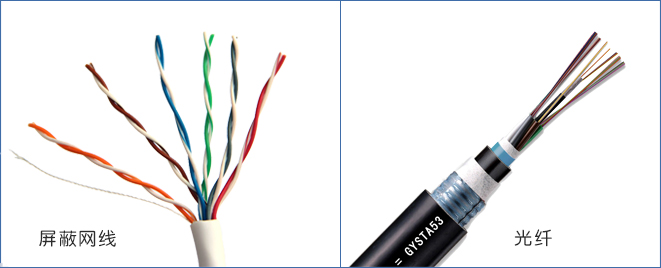

        首先,机房内部布线系统因为距离比较短,不需要动用光纤来连接,可以采用带屏蔽功能的超五类网线(如图所示)。因为屏蔽线绕对比较紧
        密,抗串扰能力强,传输延迟和延迟差异都会比较小,衰减也比非屏蔽网线弱,
同时屏蔽线还能有效抵挡电磁干扰、射频干扰。

        其次,连接到楼层交换机的垂直干线子系统和连接到临近厂房的建筑群子系统,由于长度一般都超出了网线的限制,需要使用光纤作为连接介
        质,我们要计算一下光纤的长度低于550m可以采用多模光纤,否则请使用单模光
纤(如图所示)






       2 机柜

         网络的标准机柜是19英寸,主要包括基本框架、可拆卸玻璃门及侧后门、内部支撑系统、布线系统、通风系统。标准机柜的3个常规指标为长600mm、宽600mm、高2000mm,当然具
           体大小还要根据实际情况来定。


           机柜主要存放网络配线架、管理环、连接大对电缆的110电话配线架、核心交换机、磁盘阵列等,这些设备的高度不等,需要用户根据设备的标高来调节可拆卸的滑动拖架,这个高度的
           计量单位是“U”(1U=1.75in=44.45mm),我们在选购机柜时要首先计算出设备的高度,从而确定需要购买多少U的机柜。

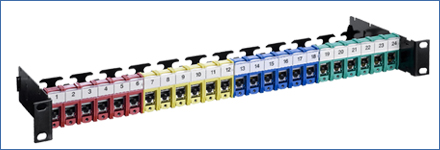

          3 配线架

           网线从桥架或者墙面延伸到机柜时自然不能直接连接到交换机,否则管理会异常杂乱,这就需要连接到配线架来进行一下过度,待终端需要网络连接时可以通过配线架的标识号与墙面的标
           识号的对应结果准确布线(如图所示)。

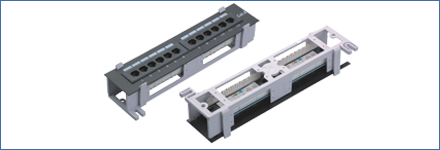

           这是一个标准的24口配线架,图是配线架的背面,我们可以根据EIA/TIA 568A或者568B的线序将网线按照标识号打到模块中。则是配线架的正面它是连接到交换机的RJ45口,每一个出口都写
           有标识号,这也是与对端连接的唯一标识,我们在打模块的时候一定要仔细核对,不要出错。





         4 管理环

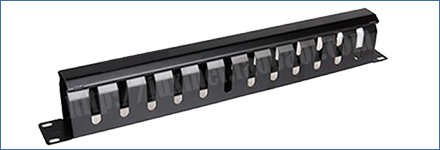

          如果网线从配线架无隐藏地连接到交换机,时间长了难免会越来越乱,给日后的管理会造成很大不便,要将网线统一规划起来那就要用上“管理环”(如图所示)。





         通过它可以将网线或者电话线有规律地集中放置在一起,视觉会很美观也便于查找线路,也会因为线路在管理环中平行搁置,减少了自身的信号辐射 损耗,亦减少了对周围电缆的辐射干扰,
         故障率也会有所降低。
