APP综合监控系统解决设计方案

机房远程APP综合监控系统主要是对机房设备(如供配电系统、UPS电源、防雷器、空调、消防系统、保安门禁系统等)的运行状态、温湿度、烟雾、振动、红外、水浸、供电的电压、电流、频率、配电系统的开关状态、测漏系统、环境状态等进行实时监控并记录历史数据。
机房监控(机房动环系统)APP软件是怎样的,机房监控,机房动环系统
http://p1.pstatp.com/large/dd5000a2a279fa7ec94
一、系统概述
机房远程APP综合监控系统主要是对机房设备(如供配电系统、UPS电源、防雷器、空调、消防系统、保安门禁系统等)的运行状态、温湿度、烟雾、振动、红外、水浸、供电的电压、电流、频率、配电系统的开关状态、测漏系统、环境状态等进行实时监控并记录历史数据,同时将机房设备的工作状态的进行实时的视频监控,实现对机房远程监控与管理功能,通过手机APP可对上述全部监控对象进行可靠、准确的监控与控制。使机房无线远程监控达到无人或少人值守,为机房高效的管理和安全运营提供有力的保证。
机房远程APP综合监控系统支持市面全系列安卓手机,手机终端可以通过4G/3G/GPRS/WIFI远程进行监控与控制,是目前无人值守管理人员最不可以缺少的系统组成部分之一,从而有效提高工作效率,保证机房系统运作的安全性与稳定性。
二、系统设计原则
  系统设计坚持“技术先进、使用方便、经济合理、超前考虑”的原则,系统具有先进性、实用性、规范性、可靠性、开放性,同时为了保证整个系统稳定可靠,具备良好的整体升级、扩展能力和方便维护,符合机房间远程APP综合管理控制的需要,系统设备选型在符合系统功能要求的前提下,综合的考虑了性能指标、规格统一性及性能价格比。
可靠性
  保证系统的高可靠性。即不会出现因为某一个设备发生故障而造成整个监控系统无法使用的现象。
  系统的接入不会影响现有通信设备和网络的正常工作。
  系统将正确反映监控内容的实际情况。
  系统的运行和平均故障修复时间完全符合设计要求。
实时性
  保证系统能实时的反映通信设备运行情况,一到那出现异常情况是能够及时报警。
安全性
  通过安全隔离、信息加密等技术保证系统安全。
实用性
  系统全面分析现有条件与未来需求,充分考虑当前功能要求与整体人员技术素质,力求实现系统建设与使用的同步,使集成开发的系统充分满足统计局的需求,并且易于操作、维护。
经济性
  具有极佳的性能价格比。
可维护性
系统APP界面可操作性强、界面友好、易于使用。
http://p3.pstatp.com/large/3ea6000209c1b7c0db01
三、系统解决方案

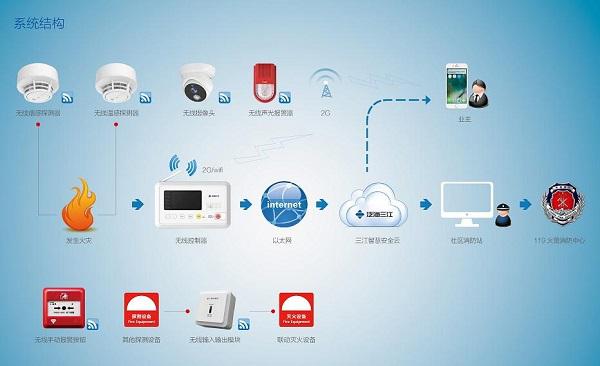

1.系统结构
2 现场监控单元  信号采集部分处于系统最前端,属于系统底层部分。由各种传感器构成,传感器直接对设备进行信号采集。传感器采用精密元器件设计,能够充分保证系统的稳定、正常的运行。
前端信号采集模块可分为:环境监控模块,动力监控模块、安防监控模块、报警信号采集模块、信号转换模块等。能够实现对机房各种不同信号的采集和转换。3 远程APP监控部分   在监控中心采用远程APP监控系统平台,可以实现移动远程控制前端所有设备。实现对机房监控系统的视频监控、温湿度实时监测,防盗/消防监测系统工作状态实时监测,配电系统实时监测并且报警联动视频,漏水检测定位检测,空调运行状态监测。机房防火、防盗报警能功能,及时通知相关智能部门和管理人员。
同时,系统支持网络门禁管理系统,确保人员出入有记录,远程查看门禁信息日志,提升管理效率和水平。
以上所有的功能均在手机APP系统软件平台上实现。

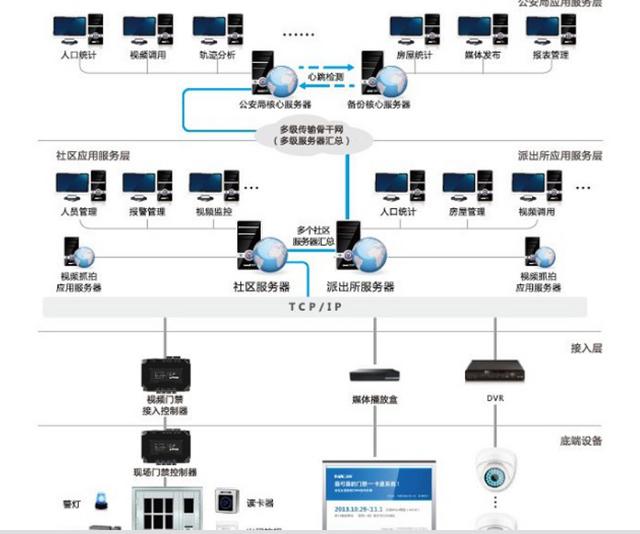

四、系统组成与实现主要构成
http://p3.pstatp.com/large/474f000094b28c14c4c1
4.1 温湿度监测子系统
由温湿度传感器采集机房内的环境变化数据:实时温度信号、实时湿度信号。以多种方式实时显示并记录每个温湿度传感器所检测到的室内温度与湿度的数值,显示短时间段内的变化情况曲线图。系统可设定每个温湿度传感器的温度与湿度的上限与下限值。当任意一个温湿度传感器检测到的数据超过设定的上限或下限时,智能主机系统发出报警,并主动将温湿度报警信息推送至相关人员的手APP上,进行联动报警处理。
当温湿度监恢复正常时,温湿度监测子系统消警,消警后,根据实际情况可以选择,将消警信息推送给值班人员或相关职能领导。
4.2 配电监测子系统
使用在线用电检测仪监测配电系统的实时供电情况,实时监测电压、电流、有功功率、无功功率、频率、功率因数等重要配电参数,实现机房用电检测与管理,实时掌握负载用电情况,掌握配电系统的工作状态。
使用电压、电流传感器检测配电系统的实时电压、电流数值,实时传输到手机APP上,进行可视化显示,并根据设置的时间间隔进行定时采集和存储。
使用停电检测器可以灵活方便的检测开关柜中每一路线路是否正常供电,一旦发生停电事故则输出开关量给智能主机,系统诊断为有异常事件发生,监控主系统发出报警提示,将报警的信息主动推送到值班人员或相关职能领导的手机APP上。
当外界重新送电时,系统可通过手机APP远程启动相应的设备开关,无需管理人员到现场进行一一操作。
4.3空调监测子系统
空调监测子系统,负责监测机房站空调的工作情况,当机房空调出现异常时可以通过监控中心远程判断,同时可以根据实际情况远程打开或关闭空调。同时根椐温湿度tan测器检测到机房空调周围的环境变化情况,来判断空调工作是否正常。可以将监测到的温湿度数据实时传输到手机APP上。值班人员可远程通过手机对开关空调,制冷、制热设置,调节温湿度,以达到远程控制空调,调节机房工作环境的功能,避免空调长期运行或长期关闭所造成的能源浪费和工作环境失衡。
http://p3.pstatp.com/large/dd5000a2a54882409a0
4.4 水浸监测子系统
机房水浸监测子系统负责对机房水浸状态和机房漏水情况进行监测。
机房内通常用空调设备进行室内温湿度的调节,另外在机房的墙体内可能会有建筑的上下水管线,一旦空调或者上下水管线发生漏水,浸泡了机房内的供电线路、数据通信线路,重要设备,会造成非常严重的灾难性的后果,所以在机房建立一套漏水检测子系统非常有必要。
以远程手机APP实时显示并记录漏水线缆感应到的漏水状态、漏水位置及漏水控制器的工作状态。当空调或其沿线漏水时,或者建筑上下水管线漏水时,水浸监控系统发出报警,并将信息推送至相关管理人员手机上。
4.5 防盗报警子系统
对面积较小,没有四周围墙的机房而言,室外主要使用电子围栏进行入侵防范,室内使用三鉴探测器、玻璃破碎探测器和震动探测器,来实现室内防盗报警检测功能。当有人试图非法入侵时,红外对射探测器、电子围栏,三鉴探测器、玻璃破碎探测器和振动探测器,能够检测到,同时报警推送至就近值班人员和相关职能领导的手机APP上,并进行实时查看。
4.6 消防报警子系统
机房消防报警子系统,用于监测机房是否发生火灾,一旦检测到有火灾发生时,立刻联动报警信息将主动推送到相关负责人手机上,并及时作出处置。
对于机房重要场所,将布置烟感探测器、火灾探测器、危险气体tan测器等危及机房安全的探测设备,实时对机房的环境状态进行监控。
4.7 智能新风子系统
主要目的是解决机房内部的通风和换气问题。机房不但能够在不开窗的前提下一天24小时一年365天为整个房间保持空气流通,还同时通过机房内环境监控系统智能分析处理后,改善机房内部的温湿度,能够保证设备的正常运行。
智能新风系统结合温湿度传感设备来进行联动,通过与环境监测数量结合,系统分析处理后进入智能开启新风系统,并根椐监测的后数值按一定比例进行对空气质量的更换,并结合空调子系统来调节来保证机房的正常工作环境。
4.8 智能灯光控制子系统
当无人值守综合监控系统发生报警时,需要联动摄像机录像、抓拍,而机房在通常情况下,灯光都是关闭的。为保证摄像机能够在低照度的情况下获得良好的图像效果,需要开启灯光辅助增加机房内光照度。出于节能的需求,机房内灯光是不允许24小时都开启的,只允许有人非法入侵、发生火警等报警时才开启灯光,确保报警时,获取的录像文件和抓拍的图像效果是清晰的。
